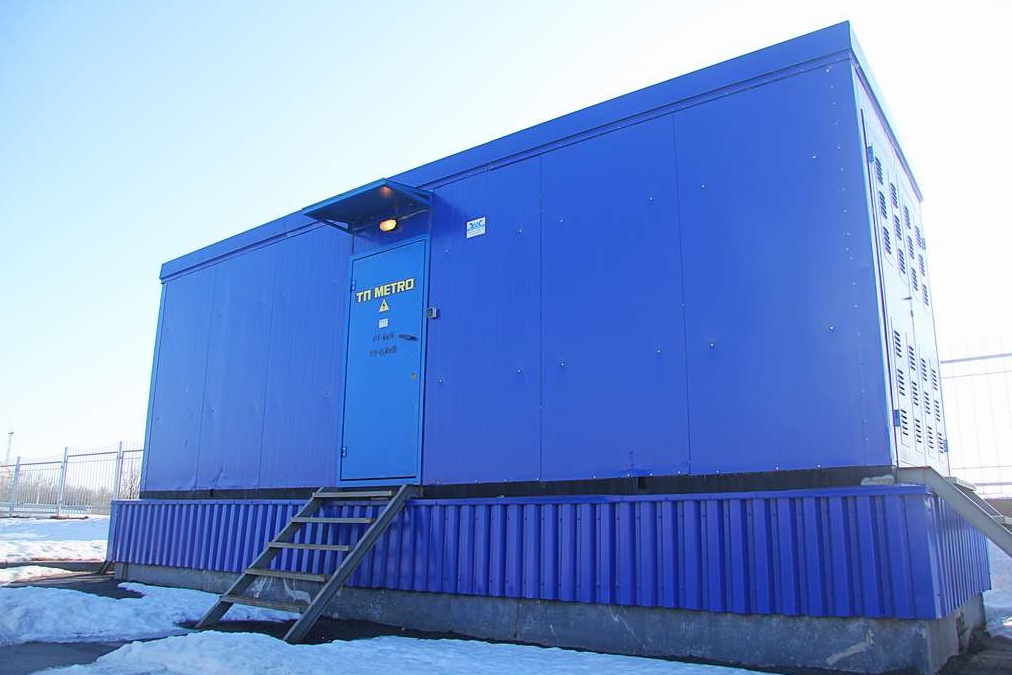

Двухтрансформаторные комплектные подстанции утепленные типа «сэндвич»


Комплектная двухтрансформаторная подстанция утепленная типа «сэндвич» (далее 2КТП НУ) напряжением 6(10)/0,4кВ предназначена для приема электрической энергии трехфазного переменного тока промышленной частоты напряжением 6(10)кВ, трансформирования его до уровня 0,4кВ и распределения для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.

2КТП НУ соответствует требованиям ГОСТ14695-80 и ТУ3412-002-39328633-2010

Климатическое исполнение и категория размещения для эксплуатации на открытом воздухе в умеренном климате по ГОСТ15150-69. 2КТП НУ предназначена для работы в следующих условиях:

  • интервал температур от минус 55°С до плюс 45°С;
  • по условиям работы комплектующей аппаратуры эксплуатация допускается на высоте не более 1000м над уровнем моря;
  • окружающая среда не взрыво- и пожароопасная, не содержащая токоведущей пыли, химически активных газов и испарений в концентрациях, разрушающих металл, изоляцию и покрытие подстанции;
  • 2КТП НУ не предназначена для работы в условиях тряски и вибрации.

Исполнения 2КТП НУ

Конструкция 2КТП НУ имеет каркасно-панельное решение.

Основной несущий каркас модуля 2КТП НУ выполнен из стального профильного проката и прямоугольного замкнутого профиля. Сварные соединения стальных конструкций 29 выполнены в соответствии со СНиП II-23-81. Стеновые панели 80(50)мм, пол, потолок утеплены плитами из базальта. Пол — рифленый стальной лист толщиной 4мм. Кровля – профнастил или сварная из листа 1,5мм.

Модули 2КТП НУ разделены на отсеки:

  • отсек трансформатора №1;
  • отсек трансформатора №2;
  • отсек РУ ВН 6(10)кВ и РУ НН 0,4кВ с коридорами обслуживания.

Силовые трансформаторы поставляются отдельно и монтируются на месте установки 2КТП НУ. Установка или смена силового трансформатора производится через ворота трансформаторного отсека. Силовой трансформатор устанавливается на основание с направляющими. В зависимости от мощности трансформатора выполняется маслосборник на 20% масла в составе рамы основания или маслосборник на полный объем масла под полом КТП, в этом случае под трансформатором полы выполняются из мелкоячеистой решетки.

Антикоррозионная защита стальных конструкций выполнена в соответствии с требованиями СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Все применяемые материалы сертифицированы.

На всех дверях 2КТП НУ оборудована система запоров для защиты от несанкционированного доступа к оборудованию. Конструкция блока 2КТП НУ обеспечивает доступ для безопасного обслуживания и ремонта электрооборудования.
